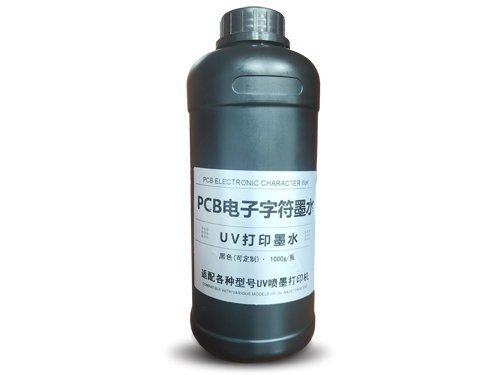

PCB電子字符墨水
產品介紹：
pcb電子字符UV墨水用于UV固化噴墨打印的PCB油墨，具有低能量UV固化以及使用LED(380-420nm)能量快速固化，優異的儲存沉降穩定性、良好的噴墨穩定性。其硬化后涂膜有良好的表面硬度及阻焊性，遮蓋性和耐黃變性等特點。產品符合歐盟RoHS、REACH要求，環保無鹵。
產品特點：
1、 直接形成抗蝕、抗鍍、阻焊的圖形及字符。
2、 可以減少傳統圖形轉移工藝60%以上的生產過程，節省60%左右的抗蝕、抗鍍的油墨及干膜，減少60%以上有機廢水的處理與排放，并可提高產品的合格率和縮短生產周期，降低圖形轉移的成本。
3、 采用噴印技術直接生產電子產品，可以大大簡化生產和封裝過程，以達到高密度化，提高電氣性能和可靠性。
物性：
1 | 名稱 | PCB電子UV打印字符墨水 |
2 | 顏色 | 黑色 |
3 | 粘度(at25℃) | 30-40cP(40#80rpm,25℃) |
4 | 比重 | 1.16-1.20g/cm3 |
5 | 表面張力 | 21-25mN/mat20-25℃ |
6 | 保存期限 | 6個月 |
1)此數據為暫時數據。
2)印刷前油墨的溫度應按室溫。
應用操作流程：
PCB阻焊涂層顯影→噴?。║Venergy:150-400mj/cm2）→熱固化（at150℃for60minutes）
備注：我們推薦客戶使用半固化阻焊工藝，不使用全固化阻焊工藝。
制程注意事項：
(1)保持工作環境的清潔，產品必須防塵。
(2)基板的污染會對產品的質量和可靠性有很大的影響。
(3)工作室保持清潔干凈，環境溫度應控制在20-25度，濕度50-60%。
(4)避免紫外線和陽光直射，在沒有紫外線光源的條件下使用油墨。
(5)當環境溫度達到要求時才能打開包裝，使用前充分攪拌。
(6)本油墨使用時不需要任何稀釋。
(7)固化后的阻焊劑涂層厚度以10～15為宜?.較厚的涂層會導致附著力差，耐化學性和
鉛筆硬度下降。
(8)固化條件因燈的類型、波長范圍及其強度而異。固化條件不符合推薦參數會導致涂層抗
蝕劑性能惡化。
(9)清洗噴墨頭和導管，只能使用指定的酯類清洗液。
(10)清潔設備時禁止使用酒精。
(11)產品保質期為開封后1個月（在打印機中）。
涂膜性能：
要求 | 測試方法 | 測試標準 | 結果 |
表面狀況 | IPC-SM-840E 3.3.1 | 平整，無凸點 | Pass |
鉛筆硬度 | ASTMD3363（0.5Kg） | ≥4H | 6H |
附著力 | IPC-TM-6502.4.28.1 | 必須保持 100/100 | Pass |
耐溶劑 | IPC-TM-6502.3.42 涂膜無分離 | 擦洗不起皮 | Pass |
耐化學試劑 | IPC-SM-840E3.6.1.2 | 油墨不能脫落 | Pass |
水解穩定性 | IPC-TM-6502.6.11 | 不起泡，脫落 | Pass |
耐焊性 | IPC-TM-6502.6.8助焊劑應依據J-STD-004，使用ROM0或ROM1FluxshallbeaROM0or ROM1perJ-STD-004浮錫SolderFloat260℃*10秒*3次 | 油墨不能脫落
| Pass |
介電強度 | IPC-TM-6502.5.6.1 | 漆膜沒有變化，直流500V | Pass(1.3KV) |
絕緣電阻 | IPC-TM-6502.6.3.1 | 超過5×10 11Ω | Pass(≧8.0× 1011Ω) |
耐濕絕緣電阻 | IPC-TM-6502.6.3.1 | 超過5×10 11Ω | Pass(≧5.0× 1011Ω) |
電遷移 | IPC-TM-6502.6.3.1 | 超過2×10６Ω | Pass |
冷熱沖擊 | IPC-TM-6502.6.3.1 | 無起泡、開裂和 分層 | Pass |
此資料為本公司試驗結果，不作為保證之用。適宜之條件，需參照操作指引，待貴公司實施確認后，再予以確定。
故障處理
NO | 故障 | 處理方法 |
1 | 墨水?dāng)U散 | -基板溫度 -曝光能量 -墨水粘度 -室溫 |
2 | 脫模不良 | -檢查噴涂條件 -油墨的粘度和流動性 |
3 | 銷孔等 | -墨層厚度 -基板溫度 -顯影干燥和沖洗條件 |
4 | 附著力差 | -墨層厚度 -曝光能量 -顯影干燥和沖洗條件 |
5 | 鉛筆硬度差 | -墨層厚度 -曝光能量 -顯影干燥和沖洗條件 |
*如需更多信息，請聯系銷售部。
安全注意點
*、使用時，戴上防護面罩、護目鏡、防護手套等，長時間吸入或短時間的接觸都可能造成傷害。
*、操作室安裝局部排風機。在使用過程中，長時間或過量使用吸入煙氣會發生惡心、嘔吐、頭暈和內臟損傷等。
*、根據相關法律處理廢物。它會造成嚴重的環境污染焚燒或廢棄土地和水中的廢物。
*、產品過期后請勿使用。過期后，應換新的；否則顏料這種墨水的一部分很快就沉淀到底
部，變得又粘又硬。沉積作用集聚會導致重大的系統性問題。
*、避免陽光直射、火災和任何其他熱源。這種產品對光很敏感。即使短時間的光照也會對
這種油墨的正常使用產生不利影響。把這個產品放在黑暗中。不要存放在冰箱里。
*、必須保持最佳溫度（10~25℃）℃).離開后1天使用墨水建議溫度攔截進水，使?fàn)顟B(tài)穩
定。
*、能促進自由基反應的活性金屬，如無襯里碳鋼、銅合金，黃銅和青銅不得與丙烯酸酯
直接接觸。
*、對于噴墨頭的清潔，只能使用指定的清潔劑。
*、清潔設備時不要使用酒精
*、保質期為開封后1個月（在打印機中），與上述內容不同的誤用會導致質量下降。
