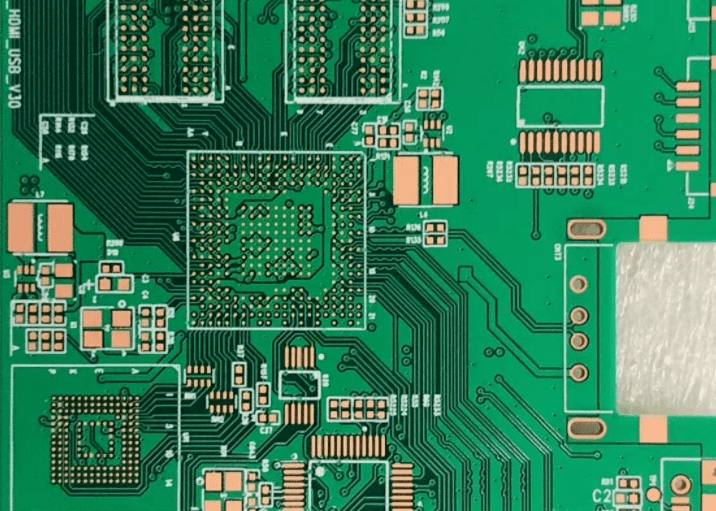

PCB的油墨印刷工藝技術業界目前主要有4種，絲網印刷、靜電噴涂、空氣噴涂、噴墨印刷。其中絲網印刷、靜電噴涂是運用最廣泛的工藝技術;空氣噴涂目前國內運用比較少，國外有少部分板廠在運用。噴墨印刷技術是PCB阻焊運用的一個新技術，相比字符噴墨其技術成熟度還不高，但是是未來的趨勢。

絲網印刷是指用絲網作為版基，并通過感光制版方法，制成帶有圖文的網版。絲網印刷由五大要素構成，網版、刮板、油墨、印刷臺以及PCB。利用網版圖文部分網孔可透過油墨，非圖文部分網孔不能透過油墨的基本原理進行印刷。印刷時在網版的一端倒入油墨，用刮板對網版上的油墨部位施加一定壓力，同時朝網版另一端勻速移動，油墨在移動中被刮板從圖文部分的網孔中擠壓到PCB上。

靜電噴涂是利用高壓靜電電場使帶靜電的涂料微粒沿著電場相反的方向定向運動，并將涂料微粒吸附在工件表面的一種噴涂方法。

空氣噴涂是靠壓縮空氣氣流從空氣帽的中心孔噴出時在油墨出口處形成的負壓，使油墨自動流出并在壓縮空氣的沖擊混合下液一氣相急驟擴散，油墨被微粒化并充分霧化，然后在氣流推動下射向工件表面而沉積成膜的方法。

噴墨打印技術是以增材制造法的工作原理，根據CAM制作的Gerber資料，通過CCD精確圖形定位，將特定阻焊墨水噴印到線路板上，并通過UVLED光源即時固化，從而完成PCB阻焊油的噴印工藝。
